終於設定好 D-Link DWA-140無線網卡


終於設定好 D-Link DWA-140 USB無線網卡!
(最近更新)
2010.03.15
  1. 下載到最新版的RT2870 for Linux v2.3版本。
  2. 已整理好放在分享空間。有需要的網友,可以到這裡自行下載
  3. 包含之前的config.tar的解壓縮完成的config.mk。

一、前言
  1. 幾個月前,為了某專案的需要,自己掏腰包先採購D-Link DWA-140 USB無線網卡來測試。
  2. 當時店員有說,包裝盒上沒有註明可以支援Linux,你買了不一定可以使用!
  3. 沒多久,專案delay,也就沒有拿出來測試。
  4. 最近,在測試崴海尼可的猛速戰熊機無線網卡,又興起這個念頭。
  5. 為了節省時間,我還是打電話請教DLink的客服人員有沒有支援Linux的驅動程式?結果,所得到的答案還是一樣:沒有支援Linux的驅動程式!
  6. 我不放棄,繼續尋找。DLink這麼大的公司,竟然找不到可以支援Linux作業系統的驅動程式。
  7. 終於,昨晚,在老外的Ubuntu論壇,找到這一篇教學說明。
  8. 成功了!
  9. 我重新整理一遍,加上一些解說,不敢掠人之美,全要感謝這位老外 peepingtom!

二、參考資料

(一)參考Ubuntuforums.org論壇的高手peepingtom的大作:
http://ubuntuforums.org/showthread.php?p=8445514
(二)有兩個重要檔案先下載:
  1. config.tar,這個檔案我們馬上會用到。這個檔案已經找不倒,刪除!
  2. 2009_0820_RT2870_Linux_STA_V2.2.0.0.WUSB100v2MOD.2.6.31.tar.bz2,這個檔案是為了要重新編譯的時候才會用到。

三、實作步驟

(一)先抓出來DWA-140的device ID
  1. 連接上電腦的USB埠
  2. 叫出終端機
  3. 建入指令來察看:lsusb
  4. 筆者的這一支device ID為如下圖01所示: 07d1:3c09 ,產品型號為D-Link System DWA-140 802.11n Adapter [ralink rt2870]。
  5. 理論上,在官方的資料,Ubuntu 有支援device ID為 07d1:3c09。
  6. 但是,還是無法work!
  7. 所以,按照peepingtom的步驟,一步一步來做吧!
圖01

(二)下載好兩個檔案,我們要動手做些設定。

叫出終端機,鍵入以下指令:(注意大小寫)
  • sudo mkdir -p /etc/Wireless/RT2870STA
  • cd /etc/Wireless/RT2870STA
  • sudo tar xvf ~/Desktop/config.tar
修改 /etc/modprobe.d/blacklist.conf 環境參數檔案:
  • sudo gedit /etc/modprobe.d/blacklist.conf
加入以下的字串:
  • blacklist rt2x00usb
  • blacklist rt2x00lib
  • blacklist rt2800usb
  • blacklist rt3070sta
記得存檔,然後結束離開 gedit 編輯器。
在終端機之下,繼續建入以下指令,然後重新開機。
  • sudo modprobe -r rt2870sta
  • sudo modprobe rt2870sta
  • sudo /etc/init.d/networking restart
  • sudo restart network-manager
peepingtom說,上面最後那兩句指令,可能不需要,無傷。
我是乾脆就重開機,讓系統去抓看看吧!

(三)結果:
  1. peepingtom說,正常情況,重新開機之後,應該就可以抓得到 DWA-140 USB無線網卡,也可以使用。
  2. 如果不能work,那有可能不是使用RT2870的晶片!
  3. 如果確定是RT2870晶片,但是Ubuntu卻無法偵測到USB device ID,那就只好重新編譯了!

四、重新編譯自己的驅動程式
(一)重新編譯Linux headers

1.叫出終端機,鍵入以下指令:
  • sudo apt-get install build-essential linux-headers-generic
2.解壓縮我們下載下來的 2009_0820_RT2870_Linux_STA_V2.2.0.0.WUSB100v2MOD.2.6.31.tar.bz2檔案。peepingtom假定我們放在桌面:
  • cd ~/Desktop
  • tar -xvf ~/Desktop/2009_0820_RT2870_Linux_STA_v2.2.0.0.WUSB100v2MOD.2.6.31.tar.bz2
3.修改 usb_main_dev.c裏面有關 device ID
  • gedit ~/Desktop/2009_0820_RT2870_Linux_STA_v2.2.0.0/os/linux/usb_main_dev.c
4.加上以下敘述,其中AAAA、BBBB是使用lsusb所得到的device ID數值。
  • {USB_DEVICE(0xAAAA,0xBBBB)} , /* 自己寫廠牌型號 */
5.修改完畢,存檔離開。
6.仍然在終端機之下,鍵入以下指令來重新編譯:
  • cd ~/Desktop/2009_0820_RT2870_Linux_STA_V2.2.0.0/
  • sudo make
  • sudo make install
7.如果沒有出現錯誤訊息,就直接重新開機,以下8~12的步驟省略。
8.如果出現錯誤訊息?找不到rt2870sta.ko?

9.重新再做一次!
10.make clean
11.重新 sudo make
12.重新 sudo make install

備註:
  1. 在 /lib/modules/2.6.31-16-generic/kernel/drivers/staging/rt2870/之下,有個最早安裝Ubuntu 9.10的時候,就內建的 rt2870sta.ko 檔案。這個檔案無法使用!
  2. 在 2009_0820_RT2870_Linux_STA_V2.2.0.0資料夾內,是剛剛我們才編譯好的 rt2870sta.ko,確認這個驅動模組可以正常work之後,舊的就可以刪掉了!
(二)結果:
  1. 編譯正常,沒有再出現錯誤訊息!
(三)重新開機。
(四)結果:

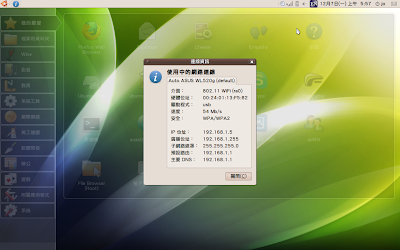

  1. 水啊!系統抓得到,預設值會先找WiFi訊號。

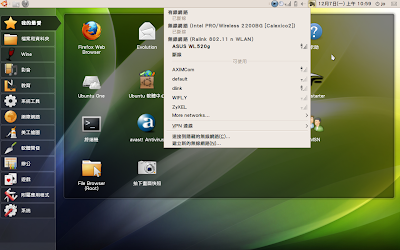

  2. 當然我們可以指定要連接何種無線AP設備。
  3. 參考以下的圖檔:
圖01

圖02

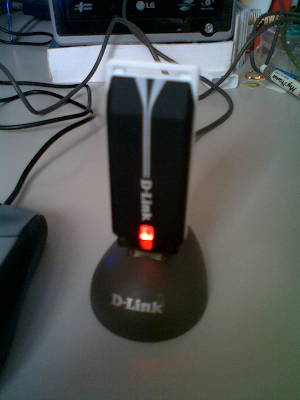

  1. 我沒有打開這台筆電內建的無線網卡。
  2. 直接是用DWA-140無線網卡來連接無線基地台上網。

圖03
